  • Pressure Diaphragm Capsule System -anti-seismic all SS

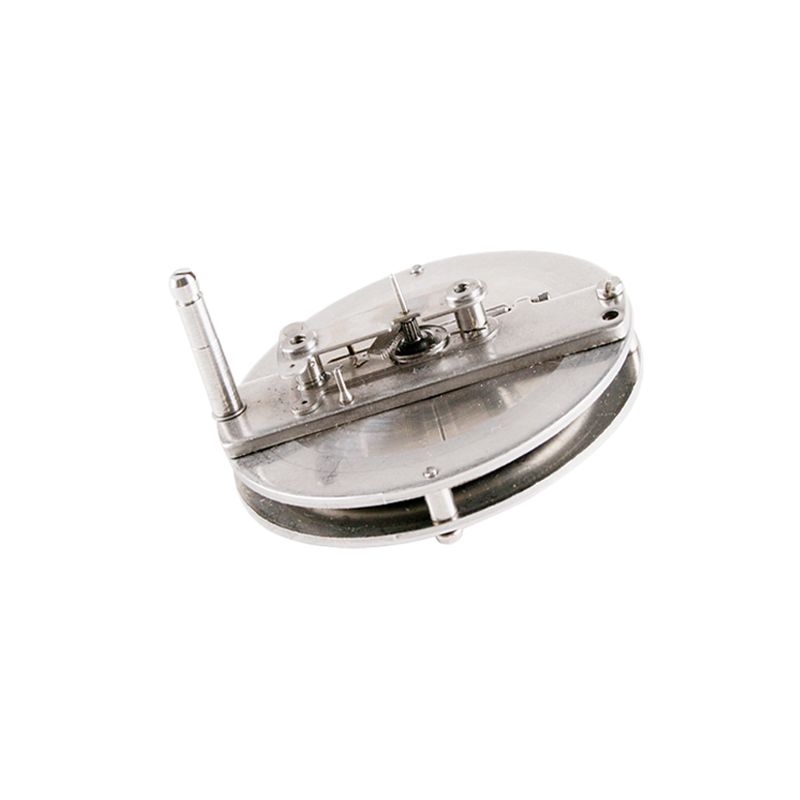

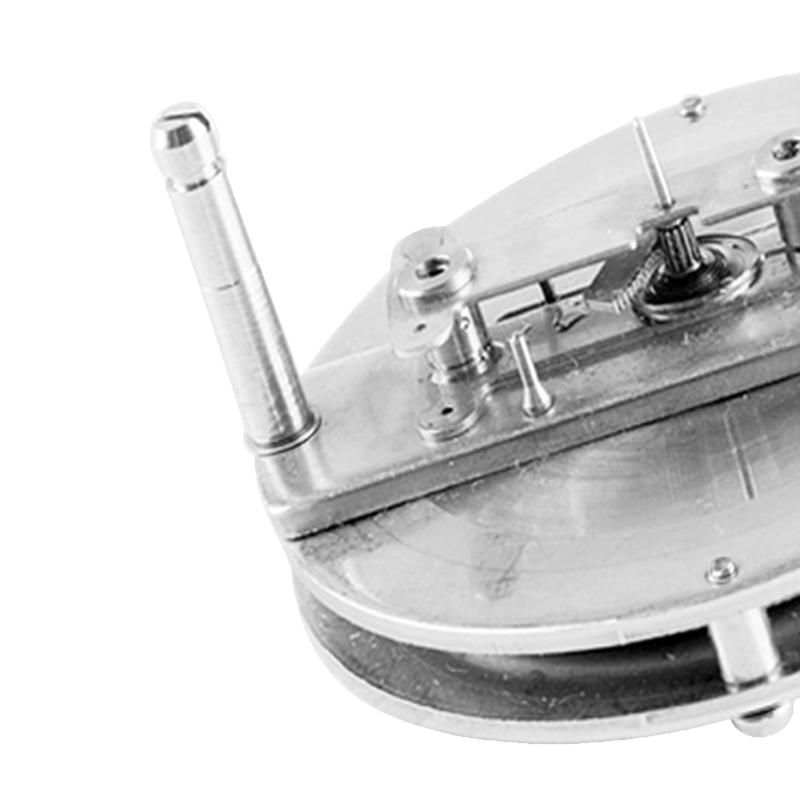

Pressure Diaphragm Capsule-All SS type

Pressure Diaphragm Capsule System -anti-seismic all SS

●Full safety pattern conforms to En837 ●It is suitable for measuring the micro-pressure and negative pressure of various gas media in the process of high corrosion resistance.


Model  :  C+H 45/56/83E

Nominal Diameter (mm)  :  45/56/83

Displacement (mm)  :  1.1~1.4

Accuracy (%)  :  1；1.6；2.5

压力范围
Item No：7001---C+H 45E---0-25~100kPa
Item No：7002---C+H 56E---0-10~100kPa
Item No：7003---C+H 83E---0-1~10    kPa


下载为pdf

细节

标签

产品规格

模型

C+H 45/56/83E公称直径（毫米）
45/56/83

位移（毫米）
1.1~1.4

准确性 （％）
1；1.6；2.5

压力范围
Item No：7001---C+H 45E---0-25~100kPa
Item No：7002---C+H 56E---0-10~100kPa
Item No：7003---C+H 83E---0-1~10    kPa

承载量
Static Load                   ≤ Full Scale
波动负载 ≤ 90% 满量程
Overload Safety Value ≤ 125% Full Scale

工作环境
Ambient Temperature   -25°C ~55°C
Medium max.               +55°C
Relative humidity          ≤ 80%

Tmperature Influence
高于和低于参考温度 (20°C) 时的精度将受到满量程每 10°C 约 ±0.4% 的影响



标准配置



测量元件

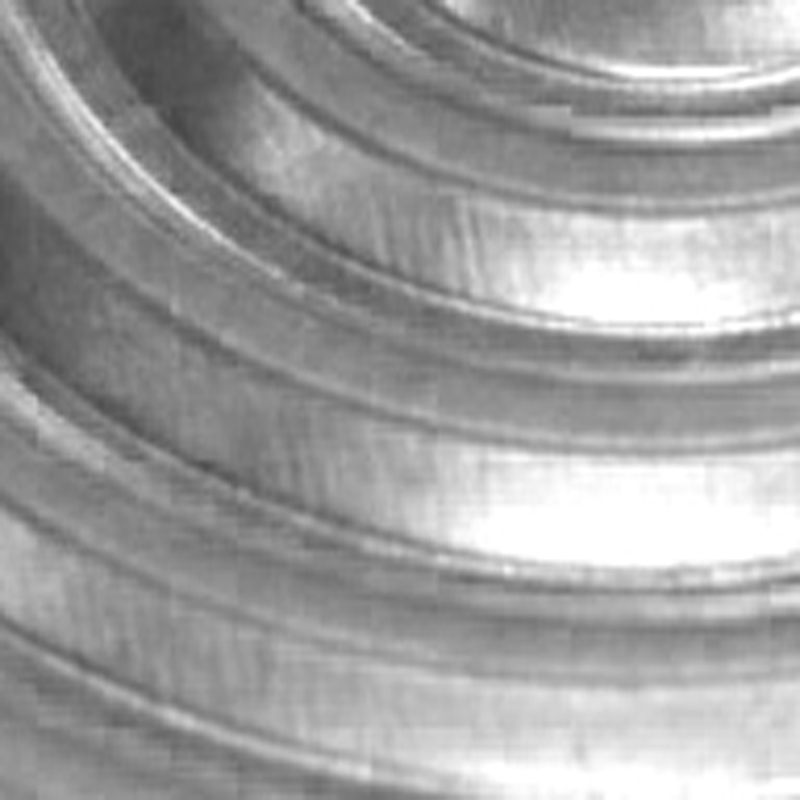

胶囊：316L 不锈钢
机芯：316 SS

配件

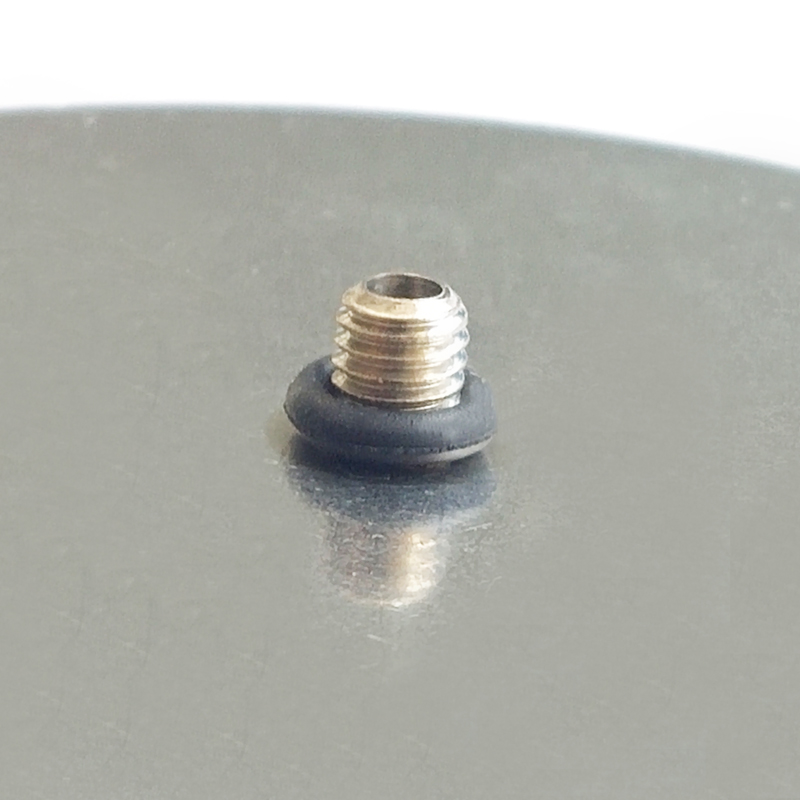

M5（密封圈连接）



PICTURE DETAILS

外观及安装尺寸(MM)
