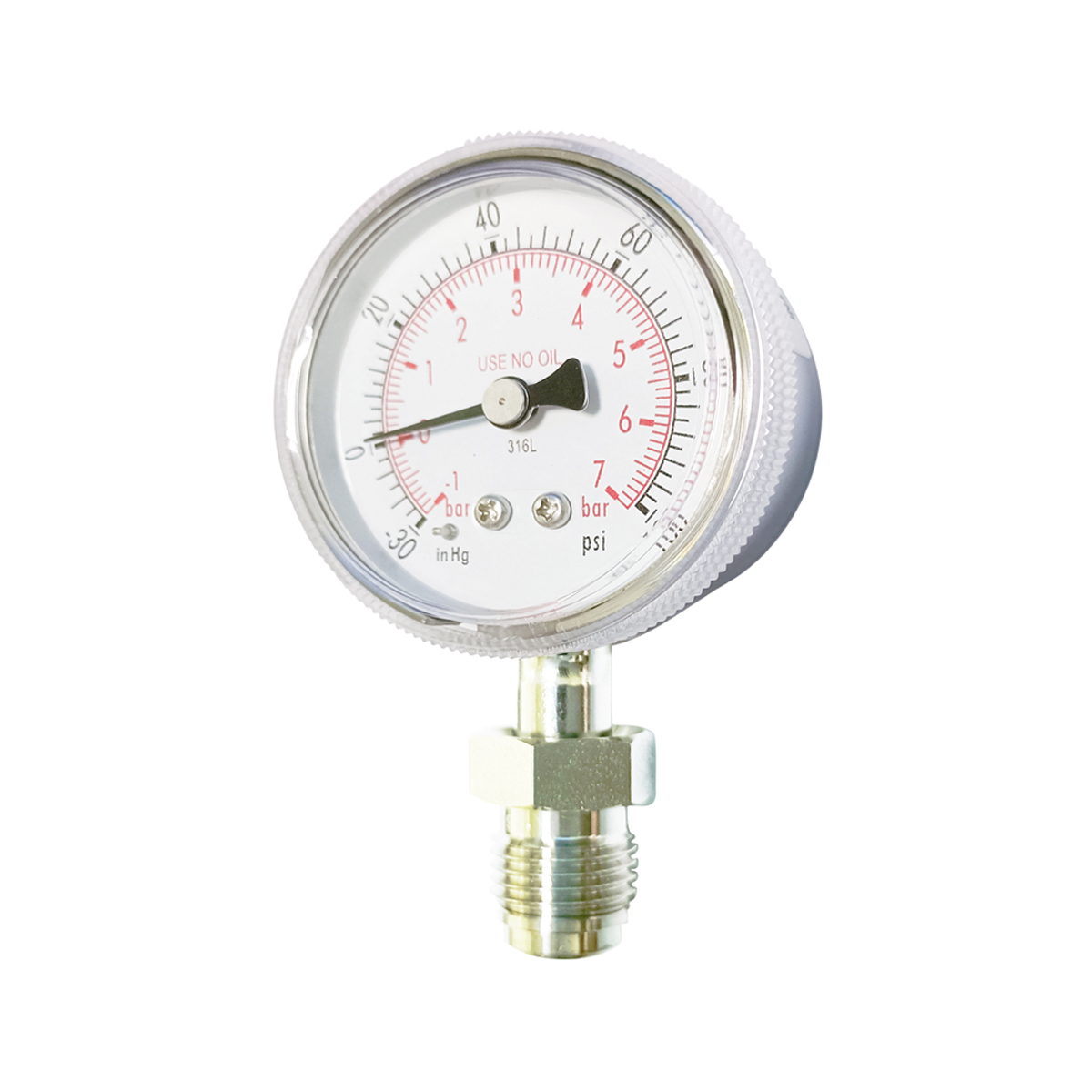

नमूना

HPG50-VP/AP-F-L/C

नाममात्र व्यास (मिमी)
50

दबाव की श्रेणी
Item No：66004--- -30inHG~0~300psi / 0~600psi

विस्थापन (मिमी)
1.1~1.4

शुद्धता (%)
एएसएमई 40.100-2013 ग्रेडए

Gas path sur face finish
< 16Ra µin (Internal)

Cleanliness
IEST-STD-CC1246 Level 100 R1
(Exceeds ASME B40. 100 Level IV)

भार क्षमता
Stable                         75% FS
Fluctuating pressure   66% FS
Short time                  100% FS

काम का माहौल
Ambient Temperature   -40°C ~65°C
Medium max.               +100°C
Relative humidity          50%

तापमान का प्रभाव
संदर्भ तापमान (20°C) से ऊपर और नीचे के तापमान पर सटीकता पूर्ण पैमाने पर लगभग ±0.4% प्रति 10°C से प्रभावित होगी

संबंध
वीसीआर1/4" पुरुष चेहरा सील कुंडा
316एल एसएस
वीसीआर ट्यूब और फिटिंग
316एल एसएस
(अनुरोध पर उपलब्ध)

फिटिंग
निचला माउंट (एल)
सेंटर बैक माउंट (सी)

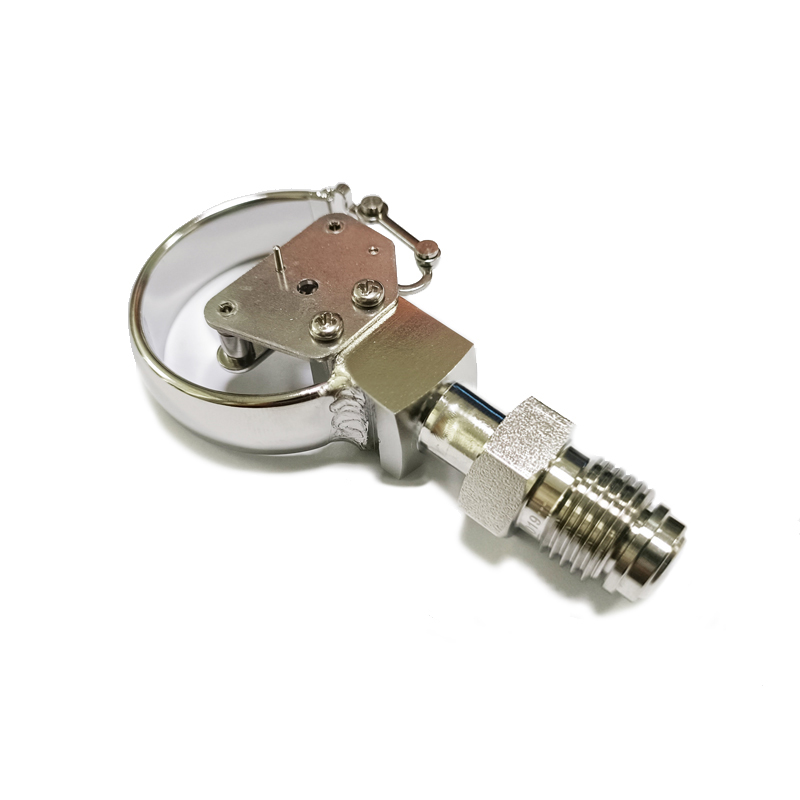

मापने वाला तत्व
Bourdon tube : 316L SS
Movement : 304 SS

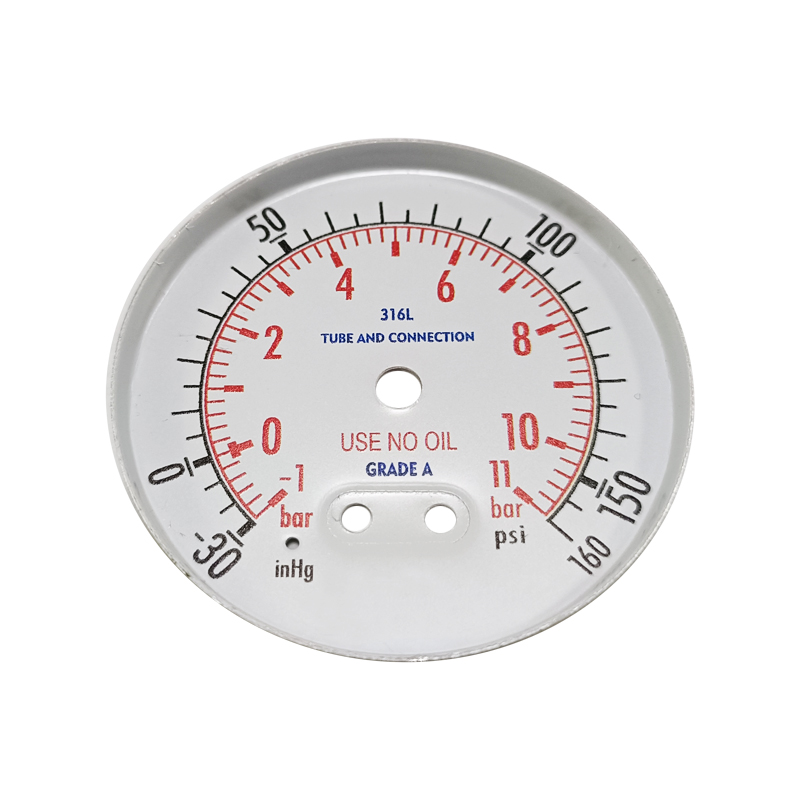

डायल
अल्युमीनियम

सूचक
अल्युमीनियम

मामला
304 एसएस (इलेक्ट्रोलाइटिक पॉलिशिंग)

खिड़की
पॉलीकार्बोनेट (पीसी)
