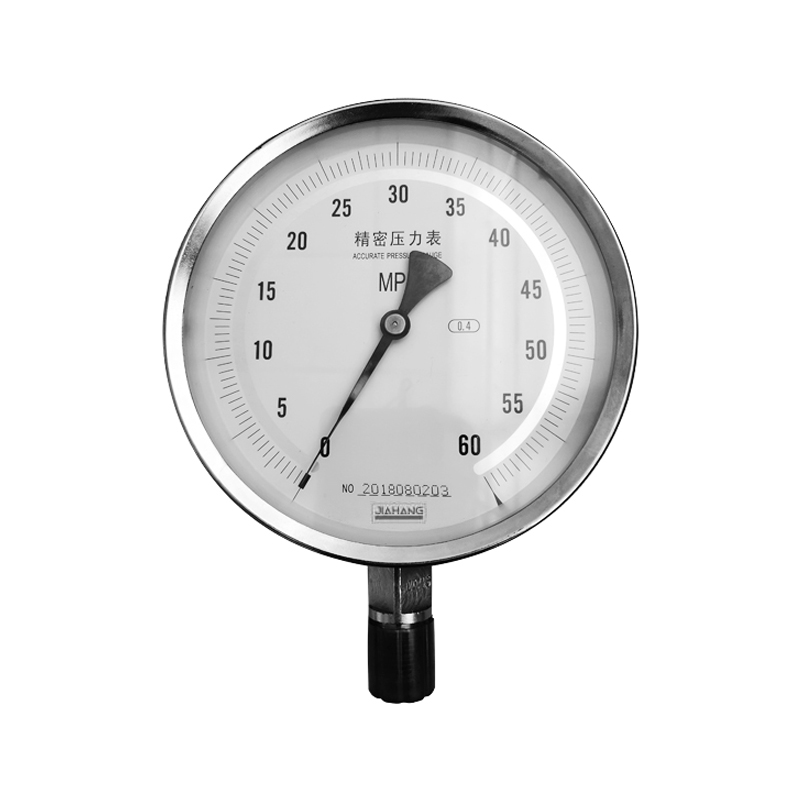

Manomètre de précision-YB-150

● Mode de sécurité complet En837

● Composition : élément de détection élastique, mécanisme d'amplificateur de transmission, dispositif indicateur, boîtier d'instrument et composant d'interface

● Mesure de la pression : les composants élastiques sont traités par une technologie spéciale, des performances stables et fiables, une précision précise

● Est principalement utilisé pour vérifier le manomètre industriel ordinaire, mais peut également mesurer avec précision la pression d'un milieu non corrosif, non cristallin et non solidifiant d'alliage de cuivre et d'alliage d'acier de construction et d'autres matériaux sur le site de traitement.

CONTACTER MAINTENANT télécharger en pdf

Détails

Mots clés

SPÉCIFICATION DE PRODUIT

Modèle

YB-150

Diamètre nominal (mm)

150

Déplacement (mm)

1.1~1.4

Classe de précision(%)

0.4

Plage de pression

Numéro d'article：43001---0~60MPa

Capacité de chargement

Charge statique ≤ Pleine échelle

Charge fluctuante ≤ 90 % pleine échelle

Valeur de sécurité de surcharge ≤ 125 % pleine échelle

Environnement de travail

Température ambiante +5~40°C
Humidité relative ≤80%

Influence de la température

La précision à des températures supérieures et inférieures à la température de référence (20 °C) sera affectée d'environ ±0,4 % par tranche de 10 °C de la pleine échelle

CONFIGURATION STANDARD

Connexion
Acier au chrome-vanadium CrV
Acier inoxydable 316 / Laiton
M20X1.5 ; 1/2" NPT ; G1/2" (Available upon request)

Raccord
Support inférieur (L)

Élément de mesure

Tube Bourdon : Acier Chrome Vanadium / 316SS / Cuivre Phosphore
Mouvement : SS / alliage de cuivre / alliage de cuivre

Cadran
Aluminium (Blanc)

Aiguille
Aluminum (Black )

Cas
Fonte d'aluminium

Bague baïonnette
304SS

Machine à laver
abdos

Fenêtre
stalinien

APPARENCE ET DIMENSION D'INSTALLATION (MM)
